معرفی و قیمت نصب محصولات خانه هوشمند اشنایدر (Schneider)

اشنایدر (Schneider)

اشنایدر الکتریک یکی از شرکت‌های تولیدکننده‌ی تجهیزات الکتریکی و الکترونیکی می‌باشد که در سال 1836 با شعار “صرفه‌جویی در مصرف انرژی” در فرانسه تاسیس شد. این شرکت با بیش از 180 سال تجربه در ارائه‌ی راهکارهای هوشمند و یکپارچه‌سازی در صنایع و زیرساخت‌ها، خانه‌ها و ساختمان‌ها، دیتاسنتر و غیره پرداخته است. خانه‌ی هوشمند اشنایدر با بهترین کیفیت و جدیدترین رویکردها، تجربه‌ای جدید در اختیار کاربران قرار می‌دهد. در ادامه‌ی این مطلب قصد داریم به معرفی خانه هوشمند اشنایدر  (Schneider Smart Home) بپردازیم.

اشنایدر الکتریک (schneider Electric) یکی از شرکت‌های پیشرو در زمینه‌ی تولید محصولات هوشمندسازی خانه است که به‌منظور صرفه‌جویی در مصرف انرژی نیز را‌هکارهای هوشمندانه‌ای ارائه می‌دهد. به‌عنوان مثال، سیستم خانه هوشمند وایزر (Wiser) با استفاده‌ی بهینه از سیم‌کشی و سیستم الکتریکی موجود برای ایجاد و راه‌اندازی یک خانه‌ی هوشمند مدرن استفاده می‌کند.

سیستم‌های هوشمندسازی خانه هوشمند schneider بی‌سیم از رله‌ها برای کنترل روشنایی، دما، امنیت و حریم خصوصی استفاده می‌کند. به این ترتیب می‌توان با استفاده از فرمان صوتی و یا لمسی، هر چیزی را تحت کنترل درآورد و در عین حال عملکرد مکانیکی سوییچ‌ها را نیز حفظ کرد. با استفاده از راهکارهای اتوماسیون خانگی تقریبا می‌توان تمام دستگاه‌ها و سیستم‌های الکتریکی را کنترل کرد؛ از باز کردن پرده‌ها گرفته تا خاموش کردن لامپ‌ها و راه‌اندازی سیستم تهویه. به‌علاوه می‌توان برای تمام سیستم‌های مد نظر برنامه‌ریزی و زمان‌بندی دقیق تعیین کرد تا در موعد خاصی فعال یا غیرفعال شوند.

محصولات خانه هوشمند اشنایدر (schneider)

1- منبع تغذیه‌ی 320 میلی‌آمپر  (KNX power supply REG-K/320mA)

این منبع تغذیه برای ایجاد ولتاژ گذرگاه در خطی با حداکثر 64 دستگاه باس طراحی شده است. این دستگاه قابلیت انسداد یکپارچه برای جداکردن منبع تغذیه از باس و دکمه‌ای برای قطع برق و تنظیم مجدد دستگاه‌های باس متصل به خط دارد. از مهم‌ترین ویژگی‌های منبع تغذیه‌ی خانه هوشمند schneider می‌توان به بازدهی بالا، ابعاد کوچک دستگاه و وزن کم آن اشاره کرد. منبع تغذیه به‌عنوان یک منبع انرژی برای راه‌اندازی مدارهای الکتریکی و الکترونیکی استفاده می‌شود. منبع تغذیه‌ی 320 میلی‌آمپر اشنایدر ولتاژ و جریان مورد نیاز مدار را تامین می‌کند و این جریان و ولتاژ نیز پایداری لازم را دارند.

• ولتاژ اسمی: : AC 110-230 V ±10%
• ولتاژ عملکرد: حداقل AC 92 V و حداکثر AC 253 V
• فرکانس شبکه: 50 تا 60 هرتز ±10%
• ولتاژ خروجی: DC 30 V
• جریان خروجی: حداکثر 320 میلی‌آمپر، ضد اتصال کوتاه
• عرض دستگاه: تقریبا 72 میلی‌متر

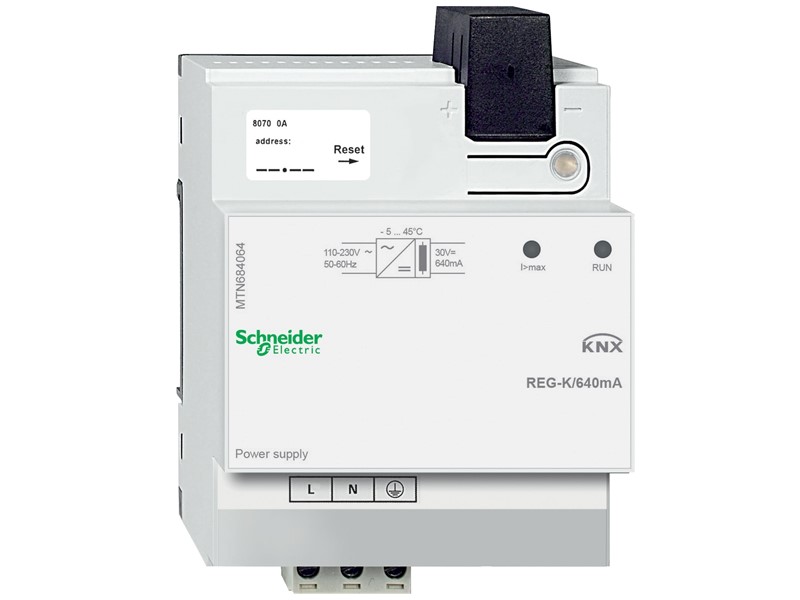

2- منبع تغذیه‌ی 640 میلی‌آمپر (KNX power supply REG-K/640 mA)

این منبع تغذیه یز برای ایجاد ولتاژ گذرگاه برای یک خط با حداکثر 64 دستگاه باس طراحی شده است. دستگاه قابلیت انسداد یکپارچه برای جداکردن منبع تغذیه از باس و دکمه‌ای برای قطع برق و تنظیم مجدد دستگاه‌های باس متصل به خط دارد.

• ولتاژ اسمی: : AC 110-230 V ±10%
• ولتاژ عملکرد: حداقل AC 92 V و حداکثر AC 253 V
• فرکانس شبکه: 50 تا 60 هرتز ±10%
• ولتاژ خروجی: DC 30 V
• جریان خروجی: حداکثر 640 میلی‌آمپر، ضد اتصال کوتاه
• عرض دستگاه: تقریبا 72 میلی‌متر

3- رله ۲ کانال ۱۰ آمپر با قابلیت کنترل دستی از تابلو (Switch actuator REG-K/2×230/10 with manual mode)

از آن‌جایی که دستگاه‌ها و تجهیزات مورد استفاده در یک شبکه‌ی الکتریکی از ولتاژهای متفاوتی استفاده می‌کنند، ولتاژ اعمالی به آن‌ها نباید از یک میزان مشخص کم‌تر و یا بیش‌تر باشد. برای این‌که تجهیزات در برابر تغییر ولتاژ ایمن باشند از رله برای تشخیص کاهش یا افزایش ولتاژ استفاده می‌شود. این رله اشنایدر برای تعویض مستقل حداکثر 2 لود توسط شبکه طراحی شده است. عملکرد کانال‌های سوئیچینگ کاملا قابل تنظیم است. همه‌ی پریزهای سوئیچ را می‌توان به‌صورت دستی و با استفاده از دکمه‌ها اداره کرد. وضعیت کانال‌ها از طریق LED نمایش داده می‌شود: LED سبز رنگ نشان‌دهنده‌ی آماده به کار بودن است.

• ولتاژ اسمی: AC 230 V, 50-60 Hz
• جریان اسمی: 10 آمپر با ضریب توان 1 و 10 آمپر با ضریب توان 0.6
• لامپ‌های رشته‌ای: حداکثر 230 ولتی، حداکثر تا 2000 وات
• لامپهای هالوژن: حداکثر 230 ولتی، حداکثر تا 1700 وات
• لامپ‌های فلورسنت: حداکثر 230 ولت، 1800 وات
• بار خازنی: حداکثر 230 ولت، 105 µF
• عرض دستگاه: 2.5 ماژول، تقریبا 45 میلی‌متر

از دیگر انواع رله‌ی خانه هوشمند اشنایدر می‌توان به رله 4 کانال، رله 8 کانال و رله 12 کانال تابلویی با قابلیت کنترل دستی از تابلو و رله 16 کانال و رله 24 کانال 10 آمپر اشنایدر با قابلیت کنترل پرده کرکره و کنترل دستی اشاره کرد.

4- کنترل‌کننده فن کوئل یک کاناله  (KNX fan coil actuator REG-K)

این دستگاه برای کنترل سیستم سرمایش و گرمایش و تهویه‌ی مطبوع مورد استفاده قرار می‌گیرد. از این دستگاه می‌توان برای کنترل کانورترهای فن با حداکثر سه سرعت و همین‌طور کنترل موتورهای سه مرحله‌ای یا درایوهای حرارتی دو مرحله‌ای استفاده کرد.

• منبع تغذیه: 230 ولت ±10 %، 50/60 هرتز
• مصرف برق: حداکثر 3 VA
• خروجی‌ها: سه کنتاکت شناور (فن کوئل)، 2 سوئیچ نیمه هادی (اتصالات سوپاپ)
• ظرفیت سوئیچینگ سوپاپ‌ها: 0.5 آمپر، 24 تا 230 ولت
• ظرفیت سوئیچینگ رله‌ی اضافی: 16 آمپر
• پتانسیل سوویچ رله‌ی فن: 8 آمپر
• ورودی‌ها: حداکثر 2 ورودی، طول کابل 5 متر
• عملکرد: کلید برای سطوح فن و حالات گرمایش و سرمایش
• نمایشگر: 9 وضعیت LED

5- ماژول مبدل دالی  (KNX DALI gateway REG-K/1/16(64)/64/IP1)

ماژول مبدل دالی به KNX خانه هوشمند اشنایدر دستگاهی است که KNX را به دالی باس متصل می‌کند. این ماژول یک دستگاه کنترل دسته‌ی اول با منبع تغذیه‌ی دالی (DALI) برای ECGs (چُک الکتریکی/واحد کنترل الکترونیکی) است. این دستگاه یک کنترل‌کننده‌ی اصلی بر اساس استاندارد EN 62386 (ed/1 و ed/2) است. ماژول مبدل دالی به KNX می‌تواند ECGهای دالی ed1 و ed2 را کنترل کند اما از آن‌جایی که کنترلر اصلی تک‌کاره است نمی‌تواند سنسورهای DALI-2 مانند دتکتورهای حرکتی و تشخیص حضور و یا سوئیچ‌ها را پشتیبانی کند.

6- لاین کاپلر KNX و خطوط آی پی  (KNX/IP router REG-K)

روتر KNX امکان ارسال اطلاعات بین خطوط مختلف را از طریق LAN (IP) فراهم می‌کند. این دستگاه علاوه بر مورد مذکور، می‌تواند به عنوان یک رابط برنامه‌نویسی برای اتصال رایانه با باس یا گذرگاه KNX (به‌عنوان مثال برنامه‌نویسی با EST مناسب) عمل کند. آدرس IP را می‌توان به‌صورت پویا از طریق سرور DHCP یا از طریق پیکربندی دستی انجام داد. ولتاژ منبع تغذیه این لاین کاپلر خانه هوشمند اشنایدر 12 تا 30 ولت است.

7- ماژول دیواری خانه هوشمند  (USB interface, flush-mounted)

ماژول دیواری خانه هوشمند اشنایدر برای اتصال دستگاه برنامه‌نویسی یا تشخیصی با استفاده از رابط USB1.1 یا USB2 به KNX مورد استفاده قرار می‌گیرد. این ماژول دیواری در یک جعبه‌ی سایز 60 نصب می‌شود و به باس کاپلر متصل می‌شود. این دستگاه به وسیله‌ی یک ترمینال اتصال گذرگاه به گذرگاه متصل می‌شود و با ETS 3 نیز سازگار است. عمق نصب دستگاه نیز 20 میلی‌متر است.

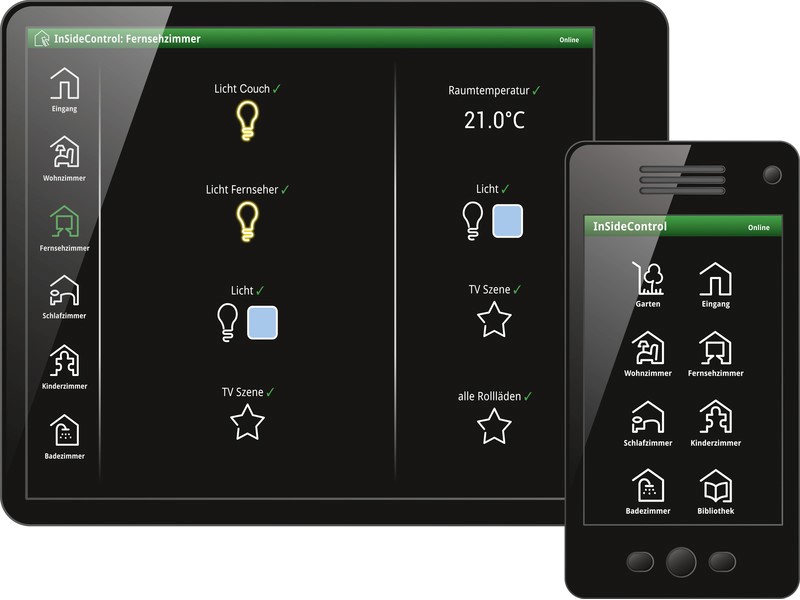

8- ماژول گیت وی خانه هوشمند اشنایدر  (KNX InSideControl IP-Gateway)

ماژول گیت‌وی خانه هوشمند اشنایدر نصب KNX را با شبکه‌ی IP (LAN) متصل می‌کند. نصب KNX را می‌توان با استفاده از برنامه‌های InSideControl App/HD App از طریق 5 گوشی هوشمند یا تبلت کنترل کرد. این ماژول گیت‌وی هم‌زمان از پروتکل اینترنت DHCP نیز پشتیبانی می‌کند. آدرس IP را می‌توان به صورت پویا از طریق سرور DHCP یا به صورت دستی و از طریق تنظیمات ETS اختصاص داد. schneider همچنین می‌تواند به عنوان یک رابط برنامه‌نویسی برای اتصال رایانه با گذرگاه KNX نیز مورد استفاده قرار گیرد.

9- گیت وی KNX و میترینگ مودباس (KNX Metering Gateway Modbus REG-K)

این دستگاه دروازه‌ای بین نصب مودباس و باس KNX است. دستگاه مقدار و توان مصرفی را از شمارنده‌های برق مودباس به گذرگاه KNX منتقل می‌کند. از این دستگاه می‌توان برای ارزیابی، مشاهده یا کاهش مصرف برق در نصب KNX بهره برد.

10- دیمرهای خانه هوشمند اشنایدر (Dimming actuators/control units)

از دیمرهای خانه هوشمند schneider برای تغییر و کاهش نور لامپ‌های LED، لامپ‌های رشته‌ای، لامپ‌های هالوژن HV، لامپ‌های هالوژن LV دارای ترانسفورماتورهای کاهش نور و یا لامپ‌های فلورسنت فشرده‌ی قابل کاهش نور، استفاده می‌شود. محرک دیمر به صورت اتوماتیک جریان متصل شده را تشخیص می‌دهد. این کار زمانی اتفاق می‌افتد که سوئیچ‌ها روشن هستند.

11- کلید لمسی Multitouch Pro schneider

از این کلید خانه هوشمند اشنایدر می‌توان برای کنترل عملکرد و دمای حداکثر 32 اتاق استفاده کرد. همه‌ی عملکردها روی صفحه نمایش لمسی نمایش داده می‌شوند و با استفاده از حرکت ساده‌ی انگشت می‌توان آنها را مشاهده کرد. کاربر می‌تواند از سه طرح رابط به صورت آزادانه استفاده کند. کنترل دمای اتاق را می‌توان در دو طرح مختلف نمایش داد. این دستگاه دارای واحد کنترل دما، صفحه نمایش و قابلیت اتصال به سنسور ریموت است. واجد کنترل دمای اتاق را می‌توان برای با درایوهای KNX برای گرمایش و سرمایش و یا برای فعال کردن سوئیچ‌ها و محرک‌های گرمایش استفاده کرد.

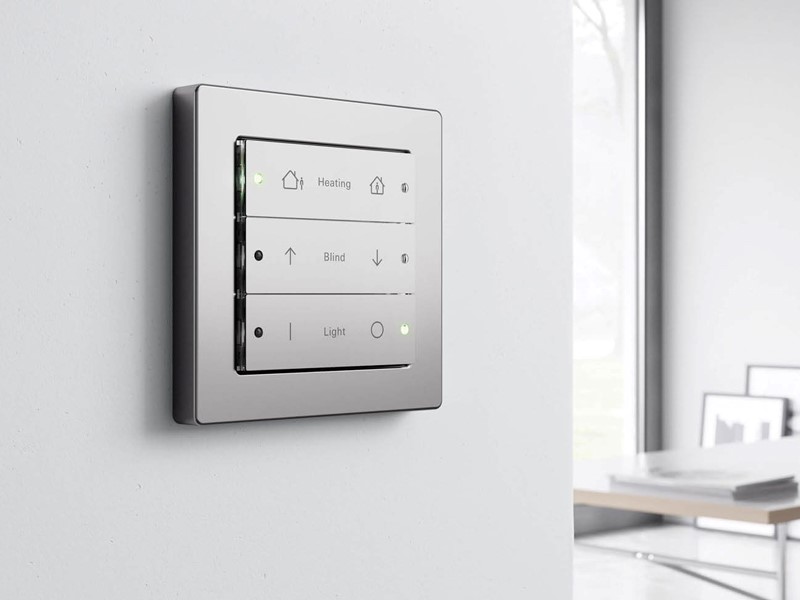

12- دکمه فشاری‌های خانه هوشمند اشنایدر (schneider Push-button)

کلیدهای فشاری خانه هوشمند schneider در مدل‌های 2 پل، 4 پل و 8 پل سیستم M و همینطور کلید 8 پل سیستم M با گیرنده‌ی IR و در رنگ‌های سفید، کرم، دودی و آلومینیوم تولید می‌شود. کلیدهای فشاری برای سیستم M دارای واحد اتصال یکپارچه‌ی باس هستند. این دستگاه‌ها دارای دکمه‌های عملکردی، صفحه نمایش وضعیت و زمینه‌ی لیبل‌گذاری هستند. از صفحه نمایش وضعیت می‌توان به عنوان نور جهت‌یابی نیز استفاده کرد. این دستگاه با استفاده از یک ترمینال اتصال به باس به خط باس متصل می‌شود.

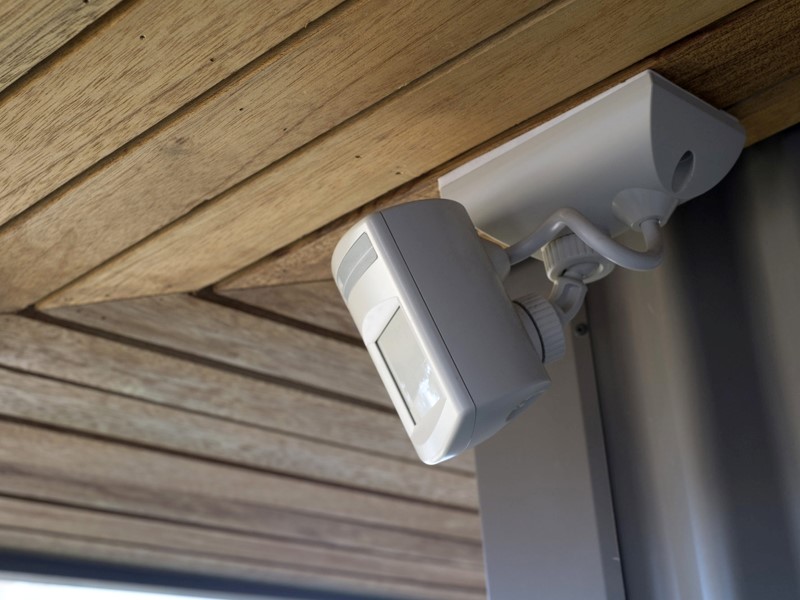

13- سنسورهای حرکتی خانه هوشمند اشنایدر (schneider Movement detector)

از سنسورهای حرکتی خانه هوشمند اشنایدر می‌توان برای تشخیص حرکت در خانه استفاده کرد. هنگامی که یک حرکت تشخیص داده می‌شود، یک پیام که توسط برنامه‌نویسی تعریف شده است، ارسال می‌شود. این دستگاه‌های schneider دارای واحد اتصال باس یکپارچه هستند. زاویه‌ی تشخیص این سنسورها 180 درجه است و در ارتفاع 1.1 متری، محدوده‌ی 8 متری را تحت پوشش دارد.

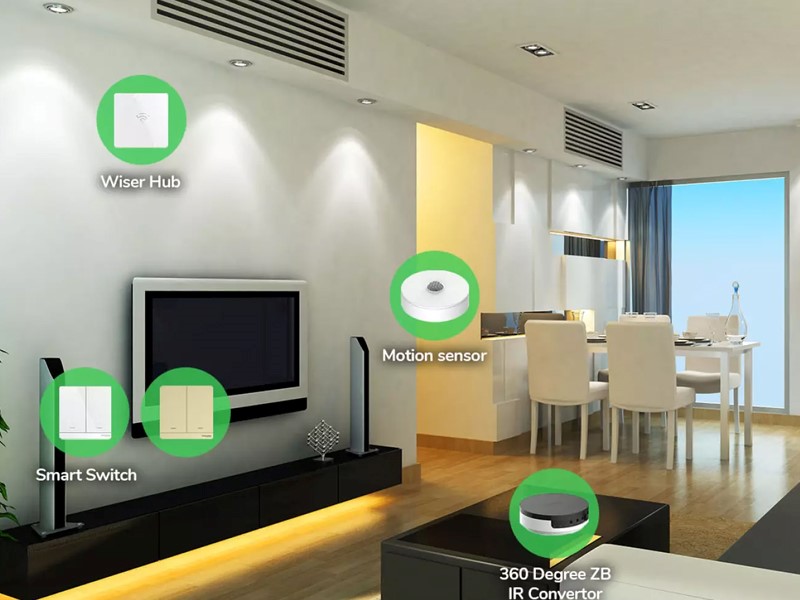

14- سنسورهای حضور خانه هوشمند اشنایدر (Movement Detector – Presence Detection)

سنسورهای تشخیص حضور سقفی خانه هوشمند اشنایدر (KNX ARGUS Presence Basic و KNX ARGUS Presence) کوچکترین حرکت‌ها در اتاق را تشخیص می‌دهد و اطلاعات را از طریق KNX به طور همزمان برای کنترل روشنایی، باز شدن پرده‌ها یا سیستم گرمایش ارسال می‌کند. وقتی روشنایی با تشخیص حرکت روشن می‌شود، دستگاه schneider به طور مداوم روشنایی اتاق را مورد بررسی و کنترل قرار می‌دهد. اگر اتاق نور کافی داشته باشد، دستگاه حتی در حضور افراد هم روشنایی مصنوعی را خاموش می‌کند. این دستگاه‌ها دارای واحد اتصال باس یکپارچه هستند. ارتفاع نصب بهینه‌ی دستگاه نیز 2.5 متر است.

15- ورودی‌های دیجیتال و آنالوگ ساختمان هوشمند schneider

ورودی دیجیتال 4 کاناله و ورودی دیجیتال 8 کاناله 10 ولت تابلویی schneider برای اتصال به ترتیب چهار و هشت دکمه‌ی فشاری معمولی یا کنتاکت‌های شناور به KNX طراحی شده‌اند. این دستگاه به صورت داخلی ولتاژ سیگنال SELV تولید می‌کند که به طور الکتریکی از باس جدا است. سطح ولتاژ ورودی در هر ورودی با یک LED زرد رنگ نمایش داده می‌شود. یک LED سبز نشان‌دهنده‌ی این است که دستگاه پس از بارگیری برنامه، آماده‌ی کار است.

• ورودی‌ها: 4 و 8
• ولتاژ کنتاکت: حداکثر 10 ولت
• جریان کنتاکت: حداکثر 2 میلی‌آمپر
• طول کابل: حداکثر 50 متر

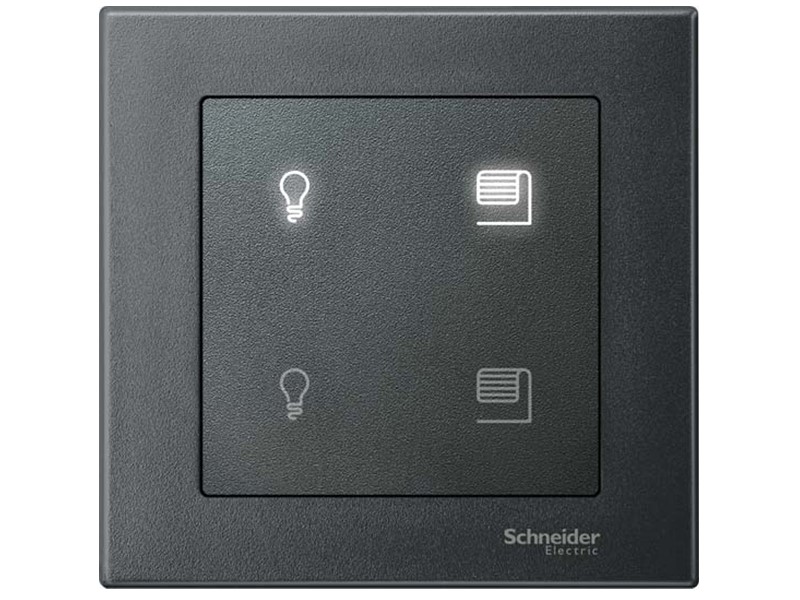

16- مبدل دیجیتال سنتی به هوشمند 2 کانال دیواری (Push-button interface, 2-gang plus)

این دستگاه یک ولتاژ سیگنال برای اتصال دو دکمه‌ی فشاری سنتی یا کنتاکت‌های شناور و همینطور برای ارتباط مستقیم بین دو LED با جریان کم استفاده می‌شود. برای هر نوع شیء ورودی یا خروجی:

• ولتاژ کنتاکت: حداکثر 3 ولت (SELV)
• جریان کنتاکت: حداکثر 0.5 میلی‌آمپر
• جریان خروجی: حداکثر 2 میلی‌آمپر
• حداکثر طول کابل: 30 سانتی‌متر بدون شیلد که می‌توان آن را حداکثر تا 7.5 متر کابل بدون شیلد افزایش داد.
• ابعاد: تقریبا 5×12.5 میلی‌متر

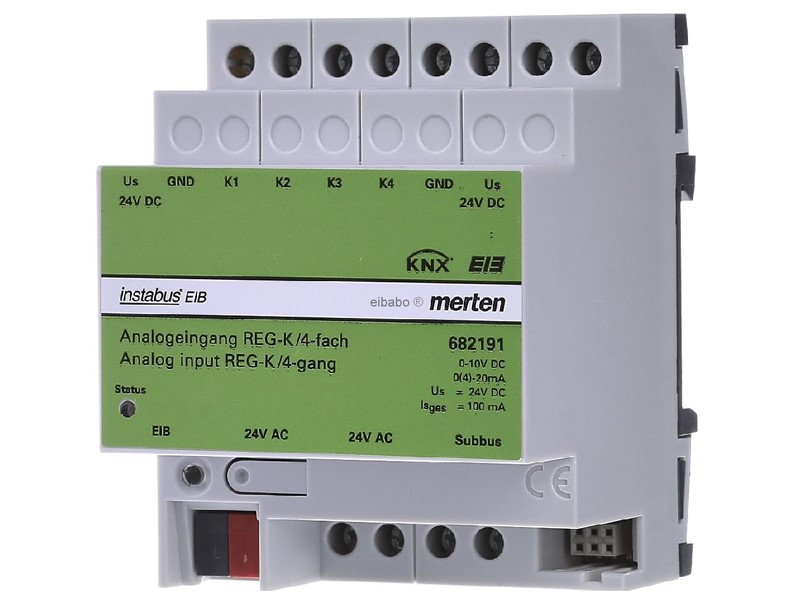

17- ورودی آنالوگ 4 کانال تابلویی اشنایدر (Analogue input REG-K 4-gang)

ورودی آنالوگ خانه هوشمند اشنایدر سیگنال‌های حسگر آنالوگ را ثبت و پردازش می‌کند. حداکثر 4 سنسور آنالوگ را می‌توان در هر ترکیبی متصل کرد. در ارتباط با ماژول ورودی آنالوگREG/4-gang ، 8 ورودی آنالوگ در دسترس است که اتصال آنها با استفاده از باس فرعی انجام می‌شود.

• ولتاژ کمکی: AC 24 V
• ورودی‌های آنالوگ: 4
• خروجی‌ها: 24 ولت DC و 100 میلی‌آمپر
• عرض دستگاه: 4 ماژول: تقریبا 72 میلی‌متر

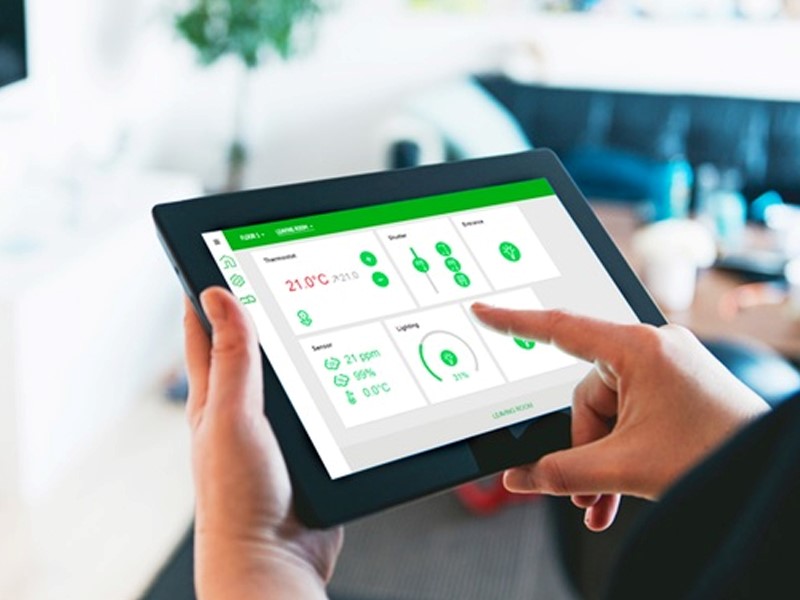

18- سرور خانه هوشمند اشنایدر  (SpaceLYnk)

سرور خانه هوشمند اشنایدر ساده‌ترین راه برای هوشمند سازی بخش‌های تجاری است. این سرور خانه هوشمند اشنایدر برای ساختمان‌های کوچک و متوسط و با معماری کامل شامل کنترل روشنایی و اتاق (کنترل KNX و DALI)، مترینگ (مودباس، اسمارت لینک RTU و IP) و مدیریت بویلر (SSL) مناسب است. از سرور خانه هوشمند spaceLYnk اشنایدر به چند روش می‌توان استفاده کرد:

•  گیت‌وی برای ترجمه و فعال‌سازی ارتباط بین محصولات مختلف
• مرکزی برای ذخیره، تجزیه و تحلیل و ارسال داده‌ها
• رابط کاربر برای نمایش اطلاعات مربوطه در دستگاه‌های تلفن همراه
• کنترل‌کننده‌ی رویداد که در صورت بروز مشکلات ایمیل ارسال می‌کند.

از مشخصات فنی این دستگاه می‌توان به موارد زیر اشاره کرد:

• ولتاژ منبع تغذیه: 24 ولت DC
• مصرف انرژی: 2 وات
• نشانگر LED اول: LED سبز (بار CPU)
• نشانگر LED دوم: LED سبز (عملکرد) یا LED قرمز (بازنشانی یا ریست)
• رابط: 1x KNX, 1x10BaseT/100BaseTX, 1x RS-485، 1x RS-232, 1x USB2.0, 1x Reset push button
• قابلیت عملکرد در دمای منفی 5 تا مثبت 45 درجه‌ی سانتی‌گراد
• محیط نصب: قابل نصب در ارتفاعات 2000 متر بالاتر از سطح دریا
• حداکثر رطوبت: 93%
• ابعاد دستگاه: 90 x 52 x 58 میلی‌متر

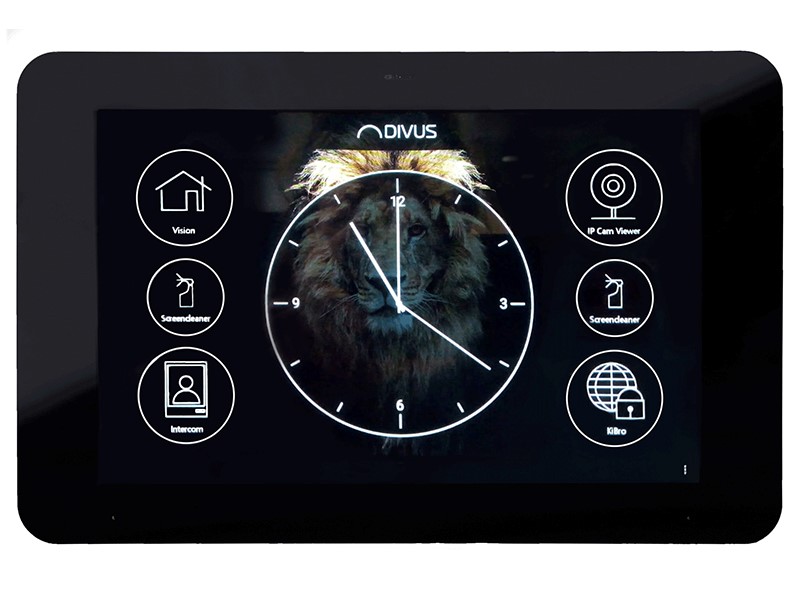

19– سرور U-Motion خانه هوشمند اشنایدر (motion KNX Server)

سرور U-motion خانه‌ی هوشمند اشنایدر عملکردهای ساختمان KNX را در سراسر پلتفرم‌ها مشاهده، مدیریت و کنترل می‌کند؛ از جمله نظارت بر ساختمان به وسیله‌ی دوربین‌های IP یا مشاهده‌ی بهره‌وری انرژی. سرور KNX مناسب کنترل ساختمان‌هایی با حداکثر 150 آدرس گروهی KNX است. این سرور به عنوان یک مرکز اصلی عمل می‌کند و تمام داده‌ها و عملکردها را برای مشاهده در دستگاه‌های کاربر (از جمله U.motion Client Touch 7، تلفن هوشمند، تبلت و کامپیوتر با استفاده از اپلیکیشن U.motion Control) ارائه می‌دهد.

دسترسی به سرور از طریق شبکه‌ی محلی یا از طریق اینترنت و از راه دور امکان‌پذیر است. تنظیم خودکار اندازه تضمین می‌کند که تصاویر کاملا متناسب با دستگاه‌های مختلف تلفن همراه است. پیکربندی نیز از طریق نرم‌افزار U.motion Builder انجام می‌شود و پارامترسازی نیز مستقیما در رابط وب و یا به صورت آفلاین و در مکان دیگری انجام می‌شود. از عملکردهای سرور خانه هوشمند schneider می‌توان به نمایش و مقایسه‌ی روشنایی، سرمایش و گرمایش، باز و بسته کردن پرده‌ها، کنترل دما و میزان مصرف انرژی، وضعیت هوا و دوربین‌های IP اشاره کرد.

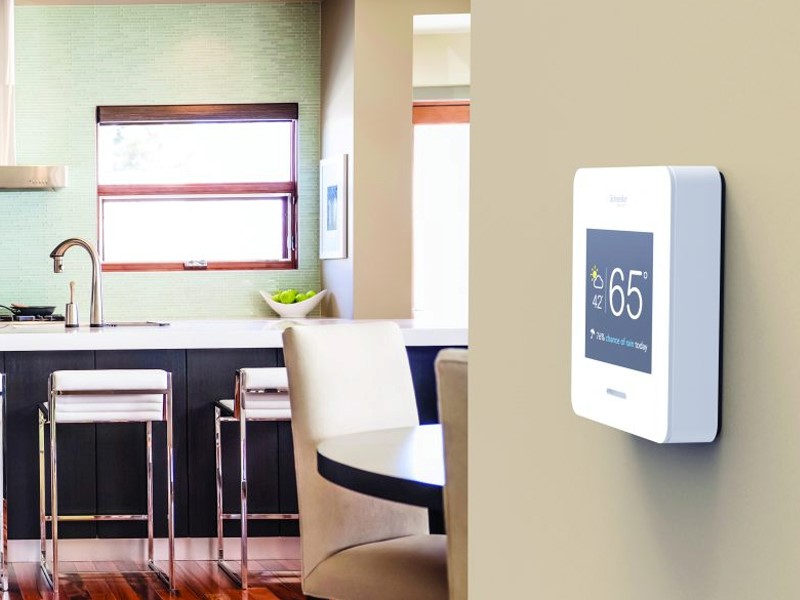

20- تاچ پنل‌های خانه هوشمند اشنایدرSchneider U-motion (motion KNX Server Plus)

تاچ پنل U-motion خانه هوشمند schneider در انواع 10 اینچ و 15 اینچ مجهز به سرور داخلی موجود است. این تاچ پنل‌ها نیز عملکرد سیستم را مشاهده، مدیریت و کنترل می‌کنند. تصویرسازی و پیکربندی را می‌توان از طریق صفحه نمایش لمسی حساس انجام داد. این تاچ پنل‌ها برای کنترل ساختمان‌های مسکونی بزرگ، ساختمان‌های اداری، مدارس و غیره مناسب هستند و از ارتباط با ایستگاه در و اینترکام VoIP پشتیبانی می‌کنند. از طریق U.motion Client Touch 7 و یا گوشی‌های اندروید و iOS، تبلت یا کامپیوتر و با استفاده از اپلیکیشن U.motion Control app می‌توان داده‌ها و عملکرد دستگاه‌ها را مشاهده کرد. بعلاوه دسترسی به سرور از طریق اینترنت و از راه دور نیز امکان‌پذیر است.
